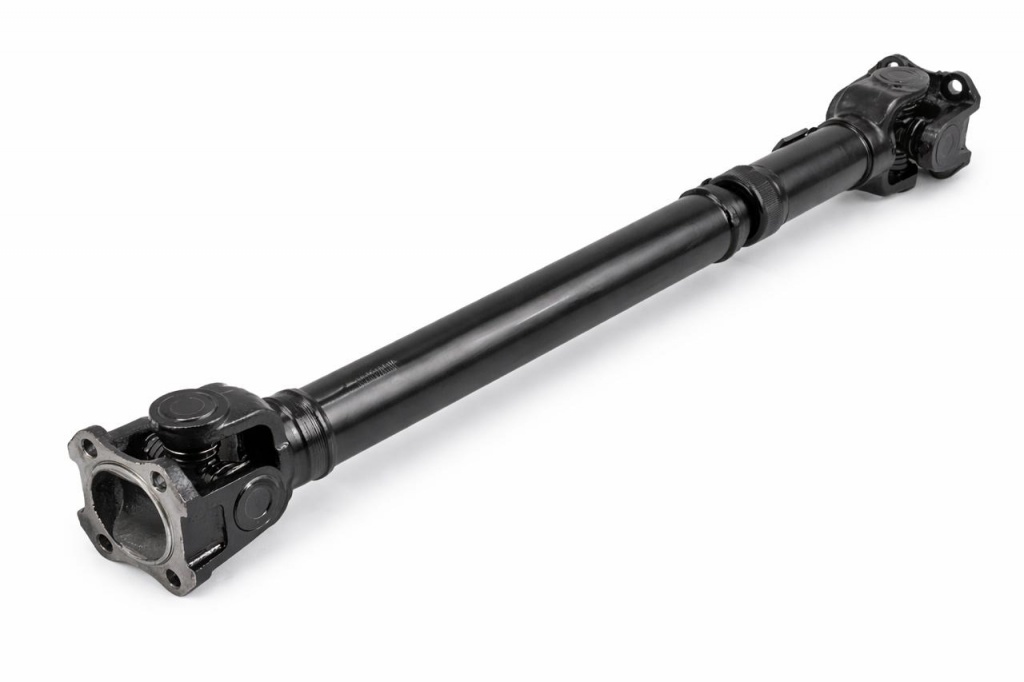

Зачем автомобилю нужен карданный вал?
Основная задача карданной передачи — передать вращение от коробки передач или раздаточной коробки к редуктору ведущего моста. Казалось бы, задача простая, но есть нюанс: двигатель и коробка жестко закреплены на кузове, а мосты постоянно перемещаются вверх-вниз вместе с подвеской.
Если соединить их жестким валом, он мгновенно сломается при первой же кочке. Карданный вал спроектирован так, чтобы менять свою длину и передавать энергию под углом, сохраняя целостность трансмиссии даже на бездорожье. Именно поэтому его нет на переднеприводных машинах — там за аналогичную задачу отвечают ШРУСы (шарниры равных угловых скоростей).
Из чего состоит кардан
Конструкция карданного вала — это филигранная работа с распределением масс и нагрузок. Чтобы узел выдерживал тысячи километров пробега, каждый его элемент выполняет строго определенную физическую задачу.
Центральный вал
На первый взгляд, монолитный стальной стержень кажется надежнее, но инженеры выбирают полую трубу. И здесь работают два фактора:
-
Чем тяжелее вал, тем больше энергии тратится на его раскрутку. Полая конструкция радикально снижает момент инерции, позволяя двигателю быстрее набирать обороты.
-
В физике известно, что при кручении основная нагрузка ложится на внешние слои металла. Внутренняя часть цельного прутка практически не работает, но добавляет лишний вес. Труба диаметром от 50 до 100 мм обеспечивает максимальную жесткость при минимальной массе.
Если расстояние между КПП и мостом превышает 1,5–2 метра, возникает риск «эффекта скакалки» — вал начинает прогибаться под собственной центробежной силой. В таких случаях его делают составным, разделяя на два или три сегмента.
Крестовины
Крестовина — это шарнир, который позволяет передавать крутящий момент, даже когда оси валов не совпадают. Она состоит из стального перекрестия, на четыре конца которого надеты стаканы с игольчатыми подшипниками. Внутри каждого стакана находятся тонкие стальные ролики («иглы»).
Принцип работы
Когда валы находятся под углом, крестовина совершает сложное колебательное движение. Важно понимать: карданный шарнир передает вращение неравномерно. За один оборот ведомый вал дважды ускоряется и дважды замедляется. Чтобы погасить эту пульсацию, в систему всегда ставят вторую крестовину в зеркальном отражении — она компенсирует эти рывки.
В современных необслуживаемых крестовинах запас смазки заложен на весь срок службы. В обслуживаемых предусмотрены пресс-масленки (тавотницы) для регулярного шприцевания.
Шлицевое соединение
Автомобиль — это не статичная конструкция. Когда колесо попадает в яму, задний мост уходит вниз и немного назад. Расстояние между коробкой передач и редуктором увеличивается. Чтобы вал не вырвало из креплений, используется шлицевое соединение. Это вал с продольными зубьями (шлицами), который вставляется во втулку с такими же пазами.
Соединение позволяет валу свободно удлиняться или укорачиваться на 10–20 мм (в некоторых внедорожниках — до 50 мм и более) прямо во время движения, не прерывая передачу мощности. Поскольку шлицы работают под огромной нагрузкой, они закрываются резиновым пыльником. Попадание песка и воды в это соединение быстро превращает его в «наждачку», вызывая люфт и биение.
Эластичная муфта
Обычно она устанавливается в месте соединения выходного вала коробки передач с карданом. Это массивный диск из высокопрочной армированной резины со стальными втулками под болты. Металл не может эффективно гасить высокочастотные вибрации и резкие ударные нагрузки (например, при резком бросании сцепления). Муфта работает как «подушка», поглощая энергию удара и защищая шлицы и шестерни КПП от микротрещин.
Если при переключении передач или резком ускорении слышен глухой удар снизу, в первую очередь проверяют муфту — со временем резина расслаивается и трескается.
Подвесной подшипник
Для длинных или составных валов необходима дополнительная поддержка. Подвесной подшипник удерживает среднюю часть кардана в строго заданном положении. Это обычный шариковый подшипник, заключенный в массивную резиновую обойму (подушку), которая крепится к кузову автомобиля металлическим кронштейном.
Обойма здесь критически важна — она изолирует кузов от гула и вибраций вращающегося вала. Если резина дубеет или рвется, водитель начинает чувствовать зуд на сиденье и органах управления.
Симптомы износа: характерный свист, «воющий» звук или вибрация на малых скоростях (20–40 км/ч) часто указывают на то, что смазка внутри подшипника высохла или внутрь попала грязь.
Как это работает: физика процесса
Когда вы нажимаете на педаль газа, крутящий момент от двигателя проходит через КПП. Вал начинает вращаться с колоссальной скоростью — от 2000 до 4000 оборотов в минуту. При этом на него воздействует нагрузка, достигающая 500 Нм и более.
Благодаря крестовинам и шлицам, вращение передается без потерь, даже если задний мост подпрыгнул на кочке. Схема выглядит так:
КПП → Эластичная муфта → Передняя крестовина → Труба со шлицевым соединением → Задняя крестовина → Редуктор → Колеса.
Виды карданных передач
Выбор типа вала зависит от трех факторов: расстояния между агрегатами, угла взаимного расположения осей и интенсивности нагрузок. Рассмотрим основные инженерные решения.
Одношарнирные валы
Это самая простая конструкция, состоящая из одного жесткого вала и одного карданного шарнира (крестовины).
- Где применяются. В чистом виде на длинных дистанциях они встречаются редко. Чаще всего их можно увидеть в качестве коротких соединительных звеньев (промежуточных валов) между коробкой передач и раздаточной коробкой в полноприводных автомобилях. Также они широко используются в рулевых колонках.
- Особенности. Одношарнирная схема эффективна только при очень малых углах — от 1∘ до 3∘. Если угол станет больше, возникнет пульсация скорости (неравномерное вращение), что приведет к быстрой поломке сопряженных агрегатов.
- Преимущества. Минимальный вес, низкая стоимость и отсутствие лишних деталей, требующих обслуживания.
Двухшарнирные валы
Это наиболее распространенный тип кардана, который стоит на большинстве внедорожников, пикапов и классических заднеприводных седанов. Вал имеет две крестовины — по одной на каждом конце.
- Принцип синхронизации. Здесь работает важный закон механики. Один карданный шарнир всегда вращается неравномерно, но если поставить второй шарнир под тем же углом, он будет компенсировать колебания первого. В итоге ведомый вал вращается плавно, без рывков.
- Сфера применения. Автомобили с зависимой подвеской (где мост «гуляет» вверх-вниз на большие расстояния). Например, легендарные внедорожники вроде Lada Niva, УАЗ или Toyota Land Cruiser.
- Запас прочности. Две крестовины позволяют валу комфортно работать при углах излома до 15–20∘. Это критически важно для машин с большими ходами подвески, когда мост значительно удаляется от кузова при проезде препятствий.
Составные валы, многоопорные
Когда расстояние между коробкой передач и задним мостом превышает 1,5 метра, как у микроавтобусов, лимузинов или грузовиков, инженеры сталкиваются с проблемой «критической частоты вращения».
- Проблема длинной трубы. Слишком длинный вал на высоких оборотах (около 3000–5000 об/мин) начинает вести себя как скакалка — он прогибается в центре под действием центробежной силы. Это вызывает разрушительную вибрацию, способную оторвать коробку передач от двигателя.
- Решение. Чтобы этого избежать, длинный вал делят на две или три части. В местах стыков устанавливается промежуточная опора (подвесной подшипник). Таким образом, вместо одной длинной и гибкой трубы мы получаем две-три коротких и жестких.
Где применяются:
- Микроавтобусы и фургоны, например, ГАЗель, Mercedes Sprinter, Ford Transit.
- Лимузины и длиннобазные авто, где расстояние от двигателя до моста может достигать 3–4 метров.
- Спецтехника и грузовики — КамАЗ, Scania и другие многотонники всегда используют составные системы.
Такие валы сложнее в обслуживании, так как в системе появляется больше «слабых звеньев» — дополнительные крестовины и подшипники, которые требуют контроля.
Главные враги кардана
Карданный вал — долгожитель, но и у него есть предел прочности. Главный враг здесь — вибрация.
- Вибрация и гул на скорости. Обычно это признак износа крестовин или потери балансировочных грузиков. Даже минимальный люфт в игольчатом подшипнике на высоких оборотах превращается в тряску, разрушающую всю трансмиссию.
- Стуки и щелчки при трогании. Скорее всего, износились шлицы или критически выработан ресурс крестовин.
- Утечка смазки. Если на корпусе вала появились следы масла, значит, сальники вышли из строя. Без смазки игольчатые подшипники «сгорают» за считанные дни.
- Свист или визг. Часто это симптом умирающего подвесного подшипника.
Ориентировочный ресурс деталей:
- Крестовины: 50–100 тысяч км.
- Шлицевое соединение: более 100 тысяч км (при наличии смазки).
- Труба: практически неограничен, если нет механических повреждений.
Почему нельзя чинить кардан «в гараже»?
Ремонт карданного вала — это не только замена изношенной детали, но и обязательная балансировка. Любое вмешательство (замена крестовины или подвесного) нарушает распределение массы вала.
Если не отбалансировать вал на специальном стенде, возникнет центробежная сила, которая начнет буквально «разбивать» подшипники коробки передач и редуктора. В итоге копеечная экономия на сервисе может обернуться капитальным ремонтом всей трансмиссии.
Заключение
Карданный вал — это символ надежности и выносливости. Чтобы он служил долго, достаточно следить за состоянием пыльников, периодически проверять люфты и не игнорировать появившиеся вибрации. Помните: исправный кардан работает молча, обеспечивая вам комфорт и уверенность на любой дороге.
