Тихий убийца двигателя: почему рвется ремень ГРМ и как избежать ремонта на 200 тысяч рублей

Разбираемся, как работает ремень газораспределительного механизма, почему он выходит из строя и как уберечь мотор от фатальных повреждений.

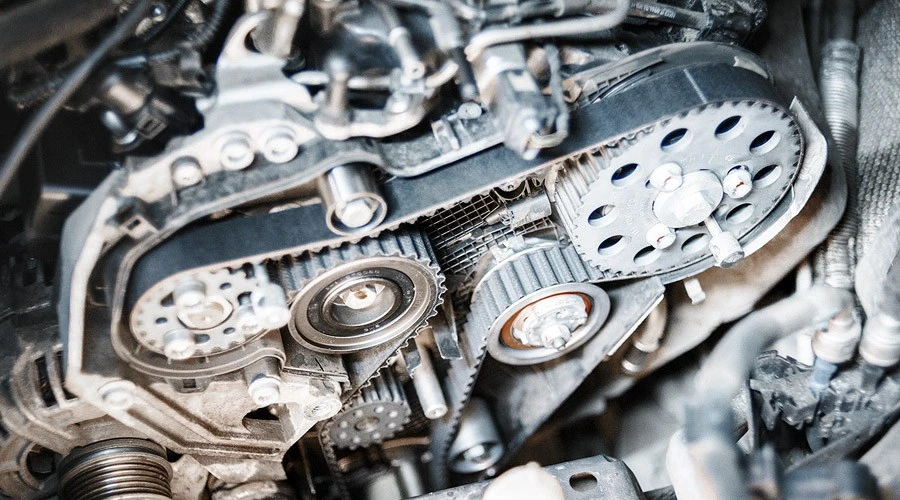

Что такое ремень ГРМ и как он работает

Ремень ГРМ (газораспределительного механизма) — это замкнутое резинотехническое кольцо с зубчатой внутренней поверхностью. Его главная задача — соединять коленчатый и распределительный валы двигателя, обеспечивая их абсолютно синхронное вращение.

Чтобы понять важность этой детали, нужно вспомнить принцип работы двигателя внутреннего сгорания. Мотор работает в четырехтактном цикле: впуск, сжатие, рабочий ход и выпуск. Коленчатый вал, толкающий поршни, вращается ровно в два раза быстрее распределительного вала, который управляет открытием и закрытием клапанов.

Ремень ГРМ выступает в роли дирижера: он гарантирует, что впускные клапаны откроются точно в момент подачи топливовоздушной смеси, а выпускные — ровно тогда, когда нужно отвести отработанные газы. Зубья на внутренней стороне ремня жестко цепляются за шестерни валов, полностью исключая проскальзывание.

Помимо синхронизации валов, во многих автомобилях этот же ремень приводит в движение водяную помпу (насос охлаждающей жидкости), генератор или гидроусилитель руля.

Из чего он сделан?

Современный ремень — это сложный композитный материал. В его основе лежит высокопрочная резиновая смесь (каучук), которая армируется внутренним кордом из кевларовых или стальных нитей. Это делает его устойчивым к растяжению.

Многие задаются вопросом: почему производители используют резину, а не металлическую цепь? У ремня есть три неоспоримых преимущества: он работает значительно тише, весит меньше и обходится намного дешевле в производстве и замене.

Анатомия катастрофы: что происходит при обрыве

Обрыв ремня происходит за доли секунды. В этот момент связь между низом и верхом двигателя исчезает. Коленчатый вал по инерции продолжает с огромной скоростью толкать поршни вверх, а вот распределительный вал мгновенно останавливается. В результате клапаны замирают — часто в открытом положении, прямо на пути летящих вверх поршней.

Последствия зависят от архитектуры конкретного двигателя. Инженеры делят моторы на два типа

Интерференсные («втыковые») двигатели

На сегодняшний день более 90% современных легковых автомобилей оснащены именно интерференсными моторами. Это не заговор производителей, чтобы заставить вас платить за дорогой ремонт, а строгая техническая необходимость.

Почему они так устроены?

Все упирается в законы физики и экологические стандарты. Чтобы снять с двигателя небольшого объема максимум мощности, снизить расход топлива и вписаться в жесткие экологические нормы (Евро-5, Евро-6), инженерам необходимо повышать степень сжатия.

Степень сжатия (CR) вычисляется по формуле:
CR=Vc​Vd​+Vc​​
где Vd​ — рабочий объем цилиндра, а Vc​ — объем камеры сгорания.

Чтобы увеличить итоговый показатель, конструкторам приходится экстремально уменьшать объем камеры сгорания (Vc​). Из-за этого свободного места под головкой блока цилиндров практически не остается. В моменты, когда поршень находится в верхней мертвой точке (на самом пике своего подъема), а клапаны полностью открыты, они буквально делят одно и то же пространство, разминаясь на доли миллиметра благодаря строгой синхронизации ремнем ГРМ.

Что происходит при обрыве?

Синхронизация пропадает. Распределительный вал останавливается, и часть клапанов замирает в выдвинутом (открытом) положении. Коленчатый вал, обладая огромной инерцией маховика и массой автомобиля (если машина была в движении), продолжает с силой толкать поршни вверх.

Происходит жесткий механический удар. Стальная тарелка клапана встречается с массивным алюминиевым поршнем. Развивается цепная реакция разрушений:

1. Загиб клапанов. Стержень клапана тонкий (часто около 5–7 мм в диаметре), он моментально гнется или ломается.

2. Разрушение направляющих. Искривленный стержень ломает направляющую втулку внутри головки блока цилиндров (ГБЦ), повреждая посадочные седла.

3. Удар по поршням. На поверхности поршня остаются глубокие выбоины. Если скорость была высокой, тарелка клапана может отломиться и пробить поршень насквозь.

4. Повреждение шатунно-поршневой группы. В самых тяжелых случаях энергия удара передается ниже: деформируются шатуны, появляются задиры на стенках цилиндров, страдает коленчатый вал.

Двигателю требуется дорогостоящий капитальный ремонт, включающий переборку ГБЦ, замену клапанов, а иногда и замену всего шорт-блока.

Неинтерференсные («невтыковые») двигатели

Неинтерференсные двигатели — это мечта многих практичных автовладельцев, однако сегодня они встречаются все реже. К этому типу относились многие легендарные моторы из 80-х и 90-х годов (например, Toyota серии A и S, старые 8-клапанные моторы ВАЗ и некоторые агрегаты Honda и Subaru).

В чем их секрет?

Конструкция таких двигателей исключает физическую встречу поршня и клапана при любых обстоятельствах. Это достигается двумя путями:

• Большая камера сгорания. Инженеры оставляли достаточное расстояние (h) между поршнем в верхней мертвой точке и максимально открытым клапаном, где условие безопасности выглядит как h>0.

• Специальные выемки (цековки). На днище поршня с завода фрезеровались глубокие лунки, точно повторяющие форму тарелок клапанов.

Что происходит при обрыве?

Абсолютно ничего фатального. Как и в первом случае, распредвал останавливается, а клапаны остаются открытыми. Однако поршень, поднимаясь в верхнюю мертвую точку, просто «прячет» зависшие клапаны в своих выемках или не достает до них из-за большой камеры сгорания.

Двигатель теряет компрессию и плавно глохнет. Водитель чувствует потерю тяги и загоревшуюся индикацию на приборной панели.

Ремонт сводится к вызову эвакуатора, поездке в сервис, покупке нового ремня ГРМ с роликами и оплате пары часов работы механика. После установки нового привода двигатель заводится и работает как ни в чем не бывало.

Почему от них отказались?

Сделать глубокие выемки в поршне — значит ухудшить процесс сгорания топлива. В таких лунках возникают завихрения, топливно-воздушная смесь сгорает не полностью, падает КПД, увеличивается расход бензина и растут вредные выбросы. В реалиях современных экологических и мощностных требований создание эффективного «невтыкового» мотора стало инженерно нецелесообразным.

Стоимость последствий

Важное правило! Если на ходу мотор резко заглох, раздался металлический хлопок или лязг, а на приборной панели загорелись индикаторы ошибок — ни в коем случае не пытайтесь завести машину снова! Вращение стартера только усугубит механические разрушения внутри мотора. Вызывайте эвакуатор и отправляйтесь на диагностику.

4 главные причины обрыва ремня ГРМ

Ремень редко рвется без причины. Чаще всего к катастрофе приводят следующие факторы:

1. Естественное старение и износ. Резина теряет эластичность из-за перепадов температур. Появляются микротрещины, корд начинает расслаиваться, а зубья стираются или срезаются.

2. Агрессивные жидкости. Масло или антифриз, подтекающие из-за изношенных сальников и прокладок, попадают на ремень. Технические жидкости быстро разъедают структуру резины, делая ее рыхлой и хрупкой.

3. Ошибки монтажа. Если ремень перетянуть, он порвется от избыточного напряжения. Если недотянуть — зубья начнут проскальзывать по шестерням, что приведет к сбою фаз газораспределения и, в конечном итоге, к повреждению клапанов.

4. Заклинивание навесного оборудования. Ремень работает в связке с натяжителем, обводными роликами и часто с водяной помпой. Если подшипник в ролике или помпе разваливается и деталь заклинивает, вращающийся вал моментально рвет ремень.

Как защитить двигатель: правила грамотного обслуживания

Чтобы не стать клиентом моториста на сотни тысяч рублей, достаточно соблюдать простые правила превентивного ухода.

Соблюдайте регламент

Для каждого автомобиля завод-изготовитель устанавливает свой интервал. В среднем это 60–120 тысяч километров пробега. Но помните о временном лимите: даже если машина стояла в гараже, ремень нужно менять каждые 4–5 лет (максимум 8 лет), так как резина стареет от времени.

Меняйте все комплектом

Самая частая ошибка — заменить только ремень, оставив старые ролики и помпу ради экономии. Как мы выяснили выше, заклинивший старый ролик уничтожит новый ремень в первый же день. Меняйте детали узлом (ремень + натяжитель + обводные ролики + помпа).

Визуальный контроль каждые 30 000 км

Просите механиков при плановом ТО снимать пластиковый кожух ГРМ. Нужно искать микротрещины на внешней стороне ремня, потертости, а главное — следы масла или охлаждающей жидкости. В отсеке ГРМ должно быть абсолютно сухо.

Не экономьте на запчастях

ГРМ — не тот узел, где уместны дешевые аналоги. Используйте оригинальные детали или продукцию проверенных брендов, специализирующихся на ременных приводах.

Своевременное обслуживание газораспределительного механизма стоит в десятки раз дешевле, чем капитальный ремонт мотора. Относитесь к регламенту серьезно, и сердце вашего автомобиля будет работать долго и безотказно.
